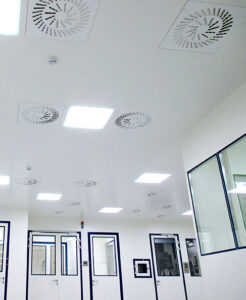

Auslasselemente sorgen für den passenden Luftdurchlass. Der Einsatz dieser Auslässe ist speziell für den Schwebstofffilter-Zuluftrasterauslass konzipiert. Sie können auch als Abluftauslass verwendet werden.

Folgende Auslasstypen sind in zahlreichen verschiedenen Größen erhältlich.

Ziel von heutigen Reinluftanlagen ist es, mit einem hohen Anteil an Umluft den Lüftungsbetrieb in Reinräumen durchzuführen. Dies ist über direkt im Raum platzierte FFU-Module (Filter-Fan-Units) möglich, die in Kombinationsform in die Zwischendecke eingebaut werden.

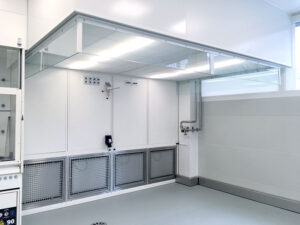

Um diese sehr hohen Umluftmengen kontrolliert abzusaugen und zu filtern, werden sogenannte Filterwände mit HEPA-Filtern in den Abluft-Wandbereich integriert.

In äußerst sensiblen Reinräumen ist es unbedingt notwendig, für eine gleichmäßige, temperierte Luftströmung zu sorgen. Dazu zählen unter anderem sogenannte „Bruträume“, in denen die eingelagerten Stoffe nur einer geringeren Temperaturdifferenz ausgesetzt werden dürfen.

Um das zu gewährleisten, wird in diesen Räumen eine waagrechte, impulsive Luftströmung über Zuluftsäulen eingebracht. Integrierte Mengenregulierungen ermöglichen eine optimale Anpassung an die baulichen Gegebenheiten.

Die Zuluftsäule selbst kann als Standsäule oder als Wandsäule ausgeführt werden.

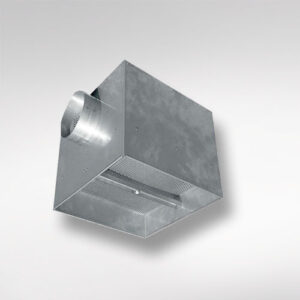

Das Hygienegehäuse dient zur direkten Luftabsaugung bzw. Lufteinbringung in Hygienebereichen wie in Krankenhäusern, im Pharmabereich, in der Lebensmittelindustrie und in Bereichen der Elektronik. Um diese Komponente optimal auf Ihre Bedürfnisse abgestimmt einsetzen zu können, sind zahlreiche Gehäuseausführungen möglich.

Es weist eine kompakte Bauweise aus verzinktem Stahlblech auf. Außerdem wird es mit umlaufendem Abschlusswinkel ausgeführt. Es ist für Zuluft und Abluft geeignet, optional mit horizontaler flacher Filteraufnahme und Luftfilterelement erhältlich.

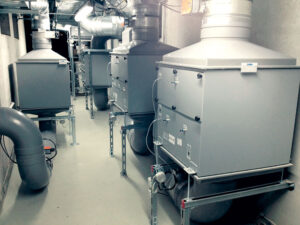

Um eine bessere und einfachere Zugänglichkeit zum Filter zu ermöglichen, wird das Kanalfiltergehäuse nicht im Reinraum, sondern in einem Technikbereich aufgebaut. Somit ist es im Wartungsfall nicht notwendig, die Reinräume zu betreten. Die Kanalverbindung bis zum eigentlichen Reinraum muss dementsprechend hochdicht ausgeführt werden.
Das Gehäuse selbst ist in hochdichter Ausführung mit maximal zwei Filterstufen ausgestattet. Es besteht aus dem Oberteil (Edelstahl oder verz. Stahlblechelemente) und dem Unterteil mit Filteraufnahme. Die Ventilatoreinheiten mit integrierter Motorelektrotechnik sind schallgedämmt. Dank zahlreicher optionaler Ergänzungen kann das Produkt individuell an Ihre Bedürfnisse angepasst werden.

In manchen Reinräumen werden gesundheitsgefährdende Stoffe verwendet. Um Kontakt im Wartungsfall zu vermeiden, kommt die hochdichte Kanalfiltereinheit „SAFE CHANGE“ mit integrierter Wartungstechnik zum Einsatz.

Diese Komponente dient zur direkten Lufteinbringung von partikel- bzw. keimfreier Luft als turbulente Mischlüftung (TMS) speziell im Krankenhaus-, Labor- und Reinraumbereich. Durch die spezielle Wandaufnahmekonstruktion und die eckigen Kanalanschlüsse ist dieses Schwebstofffiltergehäuse besonders für die Verwendung im Wandbereich geeignet. Die unterschiedlichen Gehäusegrößen ermöglichen einen optimal auf Ihre Bedürfnisse abgestimmten Einsatz.

Das Schwebstofffiltergehäuse für Wandeinbau besteht aus einer dichten, geschweißten Gehäusekonstruktion. Die kompakte Bauweise bietet außerdem zwei Filteraufnahmeausführungen (horizontal flache Filteraufnahme und integrierte Filterprüfrille).

Der OP-Abluftschrank ist durch seine geschlossene Gehäuseform und seine spezielle Aufhängemechanik besonders für hygienisch anspruchsvolle Räume (Operationssäle) und für eine kontrollierte Luftabsaugung geeignet. Die komplette Gehäusekonstruktion kann aus hygienischen Gründen vom Bodenbereich abgehoben werden. Die integrierten Flusenabscheider sind in jeder gewünschten Form einbaufähig.

Unser Abluftschrank besteht aus einer kompakten Gehäusekonstruktion aus hochdichtem, geschweißtem Aluminium oder Edelstahl pulverbeschichtet inklusive variabler Abluftschutzeinheiten. Die Konstruktion ist mit einem speziellen Wandhaltesystem ausgestattet. Der Abluftschrank kann rechteckig, dreieckig, rechteckig bündig mit der Wand und dreieckig passend zu den räumlichen Gegebenheiten ausgeführt werden.

Einsatzbereich nach EN ISO 14644, ÖNORM H 6020, DIN 1946-4 für medizinische Zwecke bzw. nach VDI 2083 und für alle Reinräume gemäß Richtlinie PIC/S_PE 009-11.

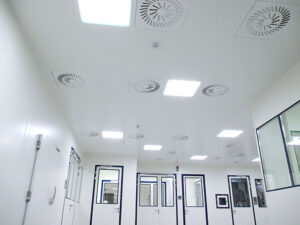

Das Schwebstofffiltergehäuse für Deckeneinbau dient zur direkten Lufteinbringung von partikel- bzw. keimfreier Luft als turbulente Mischlüftung (TMS) und ist speziell für den Krankenhaus-, Labor- und Reinraumbereich geeignet. Die umlaufend geschlossene Zwischendeckenanbindung wird auf den bauseitigen Zwischendeckentyp (z.B. Paneel-Zwischendecke, Gipskartondecke, …) abgestimmt und dementsprechend flexibel gefertigt. Die unterschiedlichen Gehäusegrößen ermöglichen einen optimal auf Ihre Bedürfnisse abgestimmten Einsatz.

Das Schwebstofffiltergehäuse Deckeneinbau besteht aus dichtem, geschweißtem Stahlblech, die Filterprüfrille (optional) ist im Gehäuse integriert.

Das „EASY-CLICK“-System ermöglicht die Abnahme des Flusensiebs ohne weitere Werkzeuge. Dadurch ergibt sich eine wesentliche Zeitersparnis für eine einfache Reinigung und Wartung.

Der Flusenabscheider wurde speziell entwickelt, um Abluftkanäle und Klimaanlagen in Operationsbereichen, Steril- und Pharmaräumen vor Flusen und Kleidungsfasern zu schützen. Er entspricht den Vorgaben der DIN 1946-4 und besteht aus einem Flusensieb mit extrem reißfestem Spezial-Edelstahlgewebe. Der freie Querschnitt beim Flusensiebschutz beträgt 47%.
Er ist wahlweise als STANDARD oder ECCO LINE-Ausführung erhältlich und ermöglicht einen störungsfreien Betrieb der raumlufttechnischen Anlagen.

Es ist möglich, den Flusenabscheider in die Wand des Reinraumes oder des Abluftkanals einzubauen. Die Abscheidung erfolgt an der Absaugstelle. Die Variante mit umlaufend geschlossenem Anschlussflansch gewährleistet eine vollständige Abdeckung der bauseitigen Kantenbereiche; bei der Variante mit Rändelschrauben erfolgt die Befestigung mittels einer sicheren Abdichtung gegen den Aufnahmerahmen und ist wesentlich für den Einbau in Zwischendecken vorgesehen. Optional ist die Mengenregulierung gegenläufig einstellbar.

Um eine kontrollierte und effiziente Luftabsaugung in Reinräumen mit hoher Raumklasse sicherzustellen, erfolgt die Absaugung der Luft über bodennahe Absaugeinheiten.

Unsere Bodenabsaugeinheit besteht aus einem Einbaurahmen/Gehäuse, dem Filterelement, Halteschienen, Prüfanschlüssen und Auslasselementen. Die Ausführung ist als Einbaurahmen für luftführende Wandelemente oder als geschlossenes Kompaktgehäuse für offene Wandelemente ohne Luftführung möglich. Wenn hinter den Wandelementen kein Platz für ein Gehäuse vorhanden ist, besteht zudem die Möglichkeit, die Luftkanalführung sichtseitig als Reinraum-Abluftschrank direkt im Raum zu positionieren.

Durch unser „EASY-CLICK“-Befestigungssystem erfolgt der Ab- bzw. Einbau des Auslasselements bequem und schnell ohne Werkzeug.

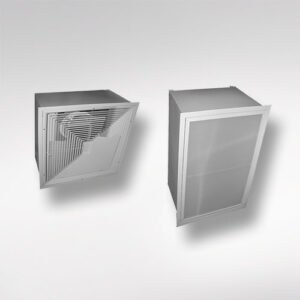

Die Filter-Ventilator-Einheit ist ein kompaktes Luftbehandlungsmodul im Zwischendeckenbereich. Diese Raumkomponente ermöglicht eine beliebige Raumplatzierung, je nach Anforderung bzw. flexiblen Kombinationsgestaltungen in verschiedenen Größen. Das System gewährleistet den Schutz des Arbeitsbereichs vor Verunreinigungen. Bei Ausführung mit Geweberahmen erfolgt eine stabile Verdrängungsströmung, bei sämtlichen anderen Auslassausführungen erfolgt eine turbulente Mischlüftung (TMS).

Das Modul wird durch das im Gehäuse bereits integrierte Ventilatorensystem bzw. die einzelnen Filterstufen und die Regelung voll funktionsfähig und ist sofort einsatzbereit. Die Standardausführung ist als Deckenmodul für den Einbau in die Zwischendecke geeignet.

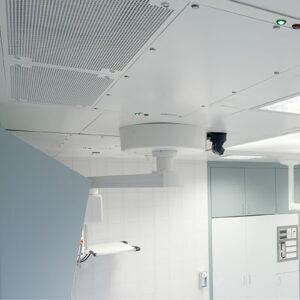

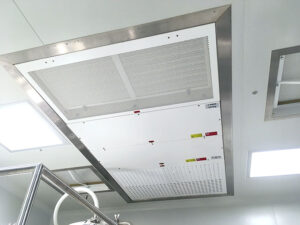

Marchhart hat als Klimaeinheit die sogenannte Umluft-Klimamoduleinheit entwickelt. Als eigenständig arbeitendes System ist es speziell zur Abführung von Wärmelasten und zur Partikelreduktion in Labors und Reinräumen geeignet.
In Kombination mit Heiz- und Kühlregister, zwei Filterstufen und einer Schwebstofffilterstufe stellt die Umluft-Klimamoduleinheit ein reinraumtaugliches Klimasystem dar.

Einsatzbereich nach EN ISO 14644, ÖNORM H6020, DIN 1946-4 für medizinische Zwecke bzw. nach VDI 2083 und für alle Reinräume gemäß Richtlinie PIC/S_PE 009-11.

Die Standard-Version der Umluft-Klimamoduleinheit ist als Deckenmodul für den Einbau in die Zwischendecke ausgeführt, es ist aber auch ein vertikaler Einbau (Wandeinbau, Technikbereich) möglich.

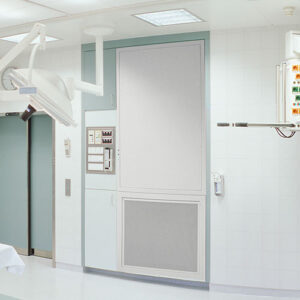

Für Räumlichkeiten mit geringen Platzverhältnissen für zusätzliche Kanal- bzw. Luftbehandlungssysteme oder sehr geringer Raumhöhe bietet Marchhart eine Lösung mit stehenden Umluft-Wandmodulen.
Auch bei Räumen mit zu geringem externen Luftmengenanteil eignet sich das Umluft-Wandmodul; dabei begünstigt die bodennahe Luftabsaugung eine optimale Absaugung der abwärtsströmenden Luft der TAV-Decke.

Durch die Vielzahl an Kombinationsmöglichkeiten und Optionen ist eine optimale Anpassung an bauliche Gegebenheiten und die Einhaltung der Normen gewährleistet.

Einsatzbereich nach EN ISO 14644, ÖNORM H 6020, DIN 1946-4 für medizinische Zwecke bzw. nach VDI 2083 und für alle Reinräume gemäß Richtlinie PIC/S_PE 009-11.

Eine der Grundvoraussetzungen in einem Operationssaal ist Sterilität zum Schutz der Patient/innen vor lebensgefährdenden Infektionen. Genau dafür ist die Marchhart TAV-Decke bzw. OP-Decke bestens geeignet: Unser TAV-Deckensystem gewährleistet durch seine turbulenzarme Verdrängungsströmung (TAV) eine stabile Schutzzone, welche ein höchstes Maß an Sicherheit und Luftqualität für Patient/innen und das OP-Team bietet. Es trägt zum Schutz vor eindringenden Kontaminationen mit luftgetragenen Partikeln bzw. Keimen bei und unterstützt so bei der Minimierung des Risikos postoperativer Infektionen.
Großflächige OP-Decken und Deckensysteme sorgen für eine Schutzzone, die neben den Patient/innen und dem OP-Team auch die Instrumente miteinschließt.

Der Einsatz unserer TAV-Decke ist sowohl für sensible Bereiche wie OP-Räume als auch in der Pharmaindustrie geeignet: Einsatzbereich nach EN ISO 14644, ÖNORM H 6020, DIN 1946-4 für medizinische Zwecke bzw. nach VDI 2083.

Der Zuluft-Schrägschirm ist speziell für Räume mit einer niedrigen Raumhöhe bzw. für Bereiche mit hygienisch geringen Anforderungen an die Raumklasse (z.B. Vorbereitungsraume oder Röntgenräume) konzipiert. Der Einsatz dieser, aus Aluminium pulverbeschichtet oder in Edelstahl gefertigten, hochdichten Komponente bewirkt durch seine turbulente Mischlüftung (TMS) eine Durchspülung des Raumes mit gefilterter Luft.

Einsatzbereich nach EN ISO 14644, ÖNORM H 6020, DIN 1946-4 für medizinische Zwecke bzw. nach VDI 2083 und für alle Reinräume gemäß Richtlinie PIC/S_PE 009-11.

Die Kombination aus Filter-Ventilator-Einheit und TAV-Decke macht die Filter-Ventilator-Decke zu einem eigenständig arbeitenden Umluftsystem samt dazugehöriger Regelungstechnik.

Unsere Marchhart Filter-Ventilator-Decke besteht aus einer dichten, geschweißten Gehäusekonstruktion aus Aluminium. Alle Filter werden durch Spezial-Schnellspannelemente befestigt. Das konstante Regelungssystem gewährleistet kontinuierliche Filterüberwachung, der LED-Aktivcheck ermöglicht Betriebserkennung und Informationswiedergabe. Zur notwendigen Überprüfung der Leckage sind die Prüfanschlüsse für AEROSOL-Probenahme und AEROSOL-Aufgabe ebenfalls integriert.

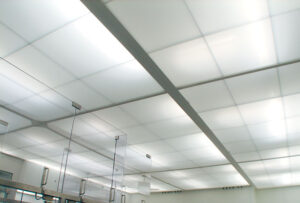

Die Aufgabe einer Zuluftfilterdecke ist es, reine Luft bereitzustellen und eine stabile Schutzzone für den Arbeitsbereich zu schaffen. Über die Zuluftfilterdecke wird die benötigte klimatisierte Zuluft in einem Abwärtsstrom in die Schutzzone geleitet.
Unser Marchhart Zuluft-Deckensystem ermöglicht eine durchgehende turbulenzarme Verdrängungsströmung im gesamten Zonenbereich. Komplett hochdicht ausgeführt wird die Gehäusekonstruktion an die vorhandene Raumstruktur angepasst und kann daher individuellen Anforderungen gerecht werden. Darüber hinaus sorgen integrierte Schwebstofffilter für die notwendige Filtrierung der Zuluft. Durch die angeschlossene LED-Hintergrundbeleuchtung erfolgt eine ausreichende Beleuchtung des Raums.
